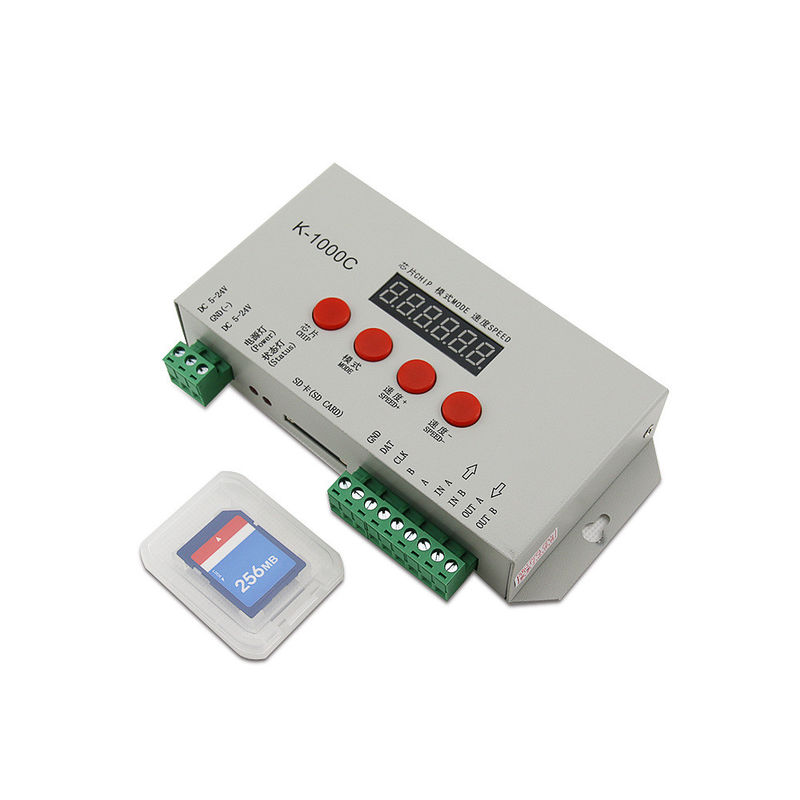

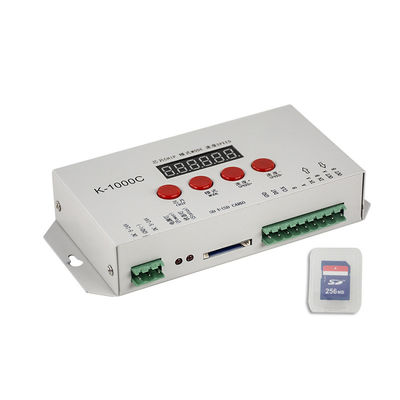

K1000C는 DC를 위한 화소 테이프 제어기에게 5V 24V WS2812B WS2811 스트립 라이트를 보내게 했습니다

1. sd 카드가 제어기 2048 화소에게 보내게 한 이 K-1000c는 우리의 고전적 sd 카드 컨트롤러 T-1000s명 진화입니다.

2. 더 고객들이 선호하는 디스플레이를 추가하세요.

3. 부하 램프를 지원하는 임프오베 기능은 4개 채널 (RGBW) 화소이고 485 TTL과 485개 차이 (DMX) 신호 출력을 강화했습니다.

4. 컨트롤러 지지 칩은 지원 IC을 소프트웨어에 가둘 수 있거나, 지원 IC을 소프트웨어에 가두고 더 탄력적이고 편리한 콘트롤러 칩 단추를 통하여 지원 IC을 선택하지 않습니다.
5. 포함된 256MB SD 카드가 딸려 있습니다. 이 버전은 오래된 것들이 할 수 없었던 2GB sd 카드를 지원합니다.

6. DMX 조명 IC에 대해, 제어기는 기입 어드레스 기능이 딸려 있습니다 ; 게다가, 2016의 사용으로 레데딧-K V3.26 또는 최신판은 원 콜 기입 어드레스 기능 설정 키를 만들 수 있습니다.

7. K-1000C SD 카드 발광다이오드 픽셀 제어기인 T-1000S)에 대한 (업그레이된 버전 ;오프라인 ;SPI 신호 출력 ;제어된 2048 화소는 시험 효과가 딸려 있고 다음과 같이 다음 이었습니다 1 빨간, 녹색이고 푸르고 검은 약진 ; 2 빨간, 녹색이고 푸르고 검은 증감 ; 녹색인 3 빨간색이 파래지고, 갑니다.

기록 : 파일을 SD 카드로 복사하기 위해, 당신은 처음으로 SD 카드에 포맷을 지정하여야 합니다. SD 카드는 비만 포맷으로써 포맷되어야 합니다

T-1000C 제어기 도입
1,32 level-65536 수준 회색 눈금 제어, 소프트웨어 감마 보정 처리 공정.
2, 지지 다양한 요점, 라인과 면광원들이 다양한 규칙, 모양이 형성된 처리를 지원합니다.
3, 제어기 단일 포트 출력은 1024 빛을 잡을 수 있습니다.
4, 다수 층계형 동시에 일어나는 오프라인 제어, 재생 콘탠츠는 SD 카드에 저장했습니다.
5, 16개 파일에 달하는 그 T-1000C 개의 상점은 단지 순서로 다중 파일을 SD 카드로 복사합니다.
6, SD 카드에서 저장된 발효가 명령에서 명명되어야 합니다 : 00_1.led, 01_1.led, 02_1.led.
한 개이고 복수선 IC으로 적합한 7, 때 정착물에 단일 와이어 IC을 연결하면서, CLK 클록 라인을 연결시키기 위한 어떤 필요가 있.
기록 :

1. K-1000S 항구가 512개 램프로 로딩될 때, 재생 스피드는 30 초당 프레임에 달려있습니다, 항구가 512/1024 램프 이상으로 로딩될 때, 프레임 속도는 램프의 수로 자동적으로 감소합니다.

2. 회색의 32 수준을 제어하는 IC에 대해, 프레임 속도는 개별적 공항이 1024년이하를 갖는 제어될 때 30 초당 프레임에 달려있습니다. 프레임 속도는 256 수준 무채색스케일 IC을 위한 512 이하 화소와 단일 포트를 위해 30 초당 프레임일 수 있습니다.

배선 옵션
1. T-1000C 제어기는 다수 층계형에서 사용될 수 있습니다 ;
2. T-1000C는 한 개의 출력된 포트이고, 1024/2048 도트 픽셀을 받아들일 수 있습니다 ;
3. 단순히 단일 와이어 IC을 제어할 때 상응하게 조명 설비의 다트와 국민 총수요에 제어기의 다트와 국민 총수요를 연결하세요. 2가닥 도선 IC을 제어할 때 조명 설비의 다트, CLK와 국민 총수요에 대한 제어기의 DAT.CLK와 국민 총수요를 연결시키는 것은 충분합니다. 4.
4. 차분 신호 (485개 신호)를 사용할 때, 제어기의와 비가 인 출력 신호는 각각 조명 설비의 신호 라인 A (DAT+)와 신호라인 비 (다트)에 연결되었습니다.
5. 제어기에 의해 요구된 전압이 조명 설비에 의해 요구된 전압과 같을 때. 제어기와 조명 설비는 똑같은 전원 공급기에 직접적으로 연결될 수 있습니다. 제어기와 조명 설비에 의해 요구된 전압이 다를 때, 조명 설비와 제어기는 각각 분리형 전원 장치에 의해 강화될 수 있습니다.

제품 특징

기록 :

1. K-1000C SD 카드 발광다이오드 픽셀 제어기인 T-1000S)에 대한 (업그레이된 버전 ;오프라인 ;SPI 신호 출력 ;2048 화소 통제된 512 빛, 최고 30까지 프레임 / 초의 재생 스피드, 512 빛 보다 더 항구, 자동적으로 감소된 빛의 수의 증가와 프레임 속도.

2.T1000s 화소 제어기마다 주도하는 화소 광 양을 연결시키기 위한 당신에게 단지 1024 화소를 강하게 권하세요.

3. 당신이 LED 비디오 디스플레이를 만드는 때인 특집호가 발광다이오드 픽셀 양 단지 512 화소를 권고합니다.

광범위한 주소 지정 가능형 LED 칩셋트로 적합합니다 :

• TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914

• UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904

• LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809

• SM16716/SM16726/SM16711/SM16703

• WS2811/WS2801/WS2803/WS2812B/WS2813

• LX1003/LX2003/LX2006

• INK1003/INK1009

• P9813/P9816/D705/9883/P9823

• SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822

• APA102/APA102C/APA104/APA2020

• TLS3001/TLS3008/TLS3100

• DMX 500K/DMX 250K-czf
